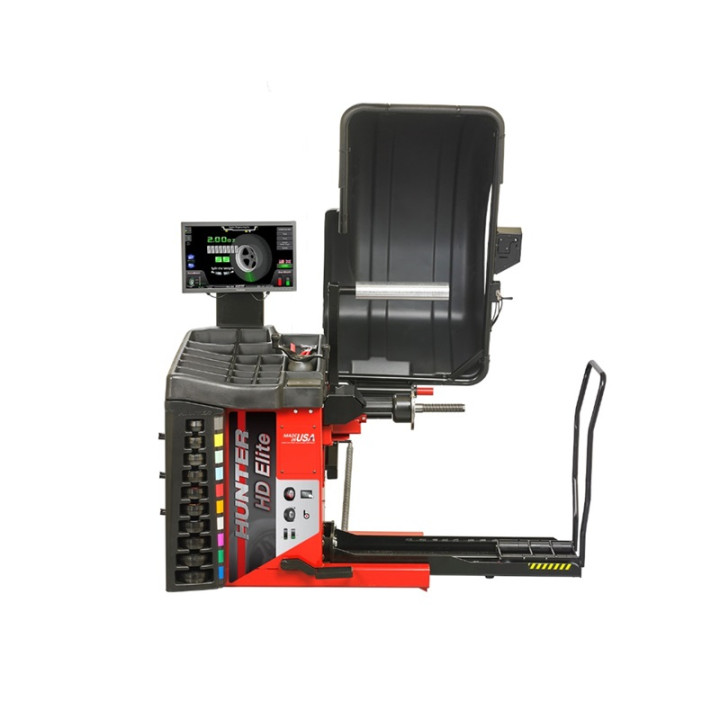

Sunkvežimių ratų balansavimo – diagnostikos stendas Hunter HD Elite HDE30
Balansavimo stendo aprašymas
HD Elite stendas – padeda pašalinti su ratais susijusias vibracijas ir pailgina padangų tarnavimo laiką;
Greičiausias pasaulyje – atliksite padangos ovališkumo matavimą ir balansavimą, greičiau nei su bet kuriuo kitu tradiciniu balansavimo stendu;
Vision System – lazerinė rato duomenų matavimo sistema, pašalina operatoriaus klaidingo matavimo tikimybę, pateikia daugiau informacijos, per trumpesnį laiką:
- Automatinis rato matmenų ir svorio plokštumos nustatymas.
- Automatinis svarelių tipo nustatymas.
- Automatinis ratlankio ovališkumo nustatymas, apskaičiuojamas jėgų suderinimo sprendimas.
- Automatinis ratlankio stipinų nuskaitymas, svarelių išdėstymui už stipinų.
- Automatinis SmartWeight® programos optimizavimas suteikia daugiau vieno svarelio sprendimų disbalanso pašalinimui;
- Automatinis ratlankio profiliavimas – sukuria 3D ratlankio modelį, kuris rodomas stendo ekrane.
Balancer report Card – ataskaitos kortelė optimizuoja svarelio poziciją. Nuskaito ratą ir nustato kurioje pozicijoje operatorius pritvirtino svarelius. Tada stendas įvertina svarelių tvirtinimo pozicijos tikslumą.
- Operatoriui ekrane iliustruoja svarelių tvirtinimo klaidas;
- Operatoriui pateikia ataskaitą su patarimais į ką reikia atkreipti dėmesį tvirtinant svarelius;
- Pagerina balansavimo rezultatus.
Diagnostic Load Roller – apkrovos volas spaudžia padangą lygiagrečiai riedėjimo paviršiumi ir sukuria statmeną apkrovą, taip nuskaitoma „ForceMatch®“ sistemai reikalinga informacija – išorinis padangos perimetras, padangos ekscentriškumas ir nustatomas aukščiausias padangos taškas. Maksimali padangai sukuriama apkrova – 136 kg.
- Apkrovos volas neperkrauna padangos, nes sukurta jėga pasiskirsto per padangos diametrą ir standumą.
- Išsprendžia rato vibracijos problemas.
Forcematch® - Auščiausios padangos vietos ir žemiausios ratlankio vietos suderinimo metodas. Rato vibracija sumažinama iki minimumo. Aukščiausia padangos vieta nustatoma matuojant su diagnostiniu volu, žemiausia ratlankio vieta – su lazerine matavimo sistema;
Automatic CenteringCheck® - blogo balansavimo ir dėl to grįžtančių klientų didžiausia problema yra netinkamas rato centravimas ant stendo veleno. Automatic CenteringCheck® programa visada stebi ar teisingai išcentruotas balansuojamas ratas, kad sumažintų operatoriaus fiksuojamo rato klaidas:
- Automatiškai, optiniu būdu stebi centravimą;
- Praneša operatoriui apie centravimo klaidas stendo ekrane;
- Sumažina nepatenkintų grįžtančių klientų kiekį.
eCal™ – automatinis kalibravimo patikrinimas, stendo kompiuterinė sistema automatiškai tikrina daviklių informaciją, nereikalingas operatorius;
Patobulintas SmartWeight®:
- Papildomos svarelio pozicijos ant ratlankio taupo laiką ir pinigus. HD Elite lazerinė stebėjimo sistema padidina stendo tikslumą ir pasiūlo daugiau vieno svarelio pozicijų. Tikslesnis balansavimas, maksimalus efektyvumas;
- Šiuolaikinėse transporto priemonėse statinės vibracijos jėgos važiavimo metu yra 4 kartus labiau juntamos, nei dinaminės vibracijos jėgos. Smartweight® geba atskirti šias jėgas ir jų pašalinimui tinkamai apskaičiuoti korekcijos svorį;
- „SmartWeight®“ sumažina „nuo grindų iki grindų“ ciklo trukmę daugiau nei 30%, ratams subalansuotiems, naudojant optimizuotą vieno svarelio sprendimą.
Srieginis velenas – patvariausias balansavimo stendo velenas rinkoje;
Jutiklinis ekranas – intuityvi vartotojo sąsaja supaprastina darbines operacijas:
- Ratlankio profilio pjūvis rodo pasirinktą svarelių tvirtinimo tipą;
- Vienu paspaudimu galima įjunti visus ratlankio matmenis;
- TruWeight™ - suteikia tiesioginę navigaciją svarelių parinkimui ir išdėstymui ant ratlankio;
- Forcematch® skiltis rodo rato išmatuotas reikšmes ir ribas;
- Realiu laiku rodoma ratlankio ir padangos būklė;
- Rezultatų vaizdavimas skirtingomis spalvomis leidžia technikui lengviau suprasti rezultatus;
- Paprastos grafinės iliustracijos nurodo, kaip teisingai atlikti optimizavimo procedūrą.
Servo stop – automatinis pavaros valdymas, automatiškai prasuka ir laiko ratą VGT arba AGT svarelių tvirtinimo pozicijose (VGT, AGT – atitinkamai viršutinis ir apatinis galinis taškas);
Rato keltuvas – lengvesnis ratų centravimas ant stendo veleno, keltuvo keliamoji galia 227 kg;
Tru-Balance – centravimo smeigės sunkaus rato centravimui ant transporto priemonės:
- Uždėjimo metu sunkus ratas atsiremia ant viršutinės stebulės dalies, taip nelieka tarpo viršuje tarp ratlankio centrinės skylės ir stebulės viršutinės dalies;
- Rato ir stebulės centrai nesutampa;
- Taip pritvirtintas ratas sukelia vibracijas ir netolygų padangos dėvėjimąsi;
- Tru-Balance smeigės užtikrina teisingą rato centravimą ant transporto priemonės.
Dvigubų ratų komplekto derinimas prailgina padangų tarnavimo laiką:
- Aukščiausių, padangų taškų, pastatymas vienas prieš kitą;
- Dvigubų ratų aukščiausių taškų pastatymas vienoje pozicijoje ant transporto priemonės, sukuria tokį patį efektą važiavimo metu, kaip vieno rato ekscentriškas tvirtinimas;
- Pažymėjus dvigubų ratų komplekto aukščiausias vietas ir ant transporto priemonės ratus montuojant taip, kad aukščiausios vietos būtų 180⁰ viena priešais kitą, ratų komplektas tampa apvalesnis važiavimo metu;
- Šiuo būdu tvirtinant ratus ant transporto priemonės, sumažinamos ratų sukuriamos vibracijos ir prailginamas padangų tarnavimo laikas.
Nevienoda dvigubų ratų komplekto apkrova:
- Dėl skirtingų komplekte esančių padangų išorinių perimetrų, didesnė padanga visada turi didesnę apkrovą ir labiau kaista važiavimo metu, taip trumpėja padangos tarnavimo laikas;
- Mažesnė padanga esanti komplekte, dėl praslydimo ant kelio dangos važiavimo metu greičiau susidėvi, nei įprastai;
- Dvigubų ratų komplektų, padangų išorinio perimetro suderinimas prailgina padangų tarnavimo laiką.
Papildomos funkcijos palengvinančios balansavimą:
- Gyva 3D grafika;
- Apatinis lazeris ir rato apšvietimas;
- Patvariausias velenas rinkoje;
- Servo pavara;
- Ekrane rodomos instrukcijos kiekvieną operatorių paverčia balansavimo ekspertu:
- Aukštos raiškos vaizdo įrašuose rodoma, kaip teisingai keisti padangas ir balansuoti ratus;
- Apima pagrindinius metodus ir sudėtingas procedūras;
- Greita prieiga ir lengvas naršymas vaizdo įrašų bazėje;
- Operatoriaus mokymai gali būti atlikti, be papildomų priemonių.
Techninės charakteristikos
- Ratlankio plotis: 1,5″ - 19,5″;
- Ratlankio diametras: 10″ - 30″;
- ALU: 7,5″ - 38″
- Maksimalus padangos diametras: 1321 mm;
- Maksimalus padangos plotis: 495 mm;
- Maksimalus rato svoris: 227 kg;
- Minimalus padangos diametras matavimui su volu: 610 mm;
- Balansavimo tikslumas: ± 1,0 g;
- Pozicionavimo tikslumas: 512 pozicijų ± 0,35⁰;
- Balansavimo veleno apsisukimai: 100 aps/min;
- Veleno diametras: 40 mm;
- Maitinimo įtampa: 230 V / 50 Hz / 1 f.;
- El. variklio tipas: programuojama pavaros sistema ir DC variklis;
- Suspausto oro slėgis: 7 – 12 bar;
- Apkrovos volo jėga: kintanti iki 136 kg;
- Stendo svoris: 354 kg;
- Matmenys (IxPxA): 1867 x 1803 x 2045 mm.
Komplektacija
- Diagnostinis apkrovos volas;
- Tru-Balance centravimo smeigės;
- Srieginis velenas ir Standard Wingnut rankena;
- Polimerinis rankenos gaubtas;
- Guminė rankenos gaubto apsauga;
- Centravimo rinkinių stovas;
- Ratų keltuvas;
- Svarelių plaktukas/replės;
- Plaktuko apsaugos;
- Rankenos spaudimo žiedas;
- Kalibravimo svarelis.
