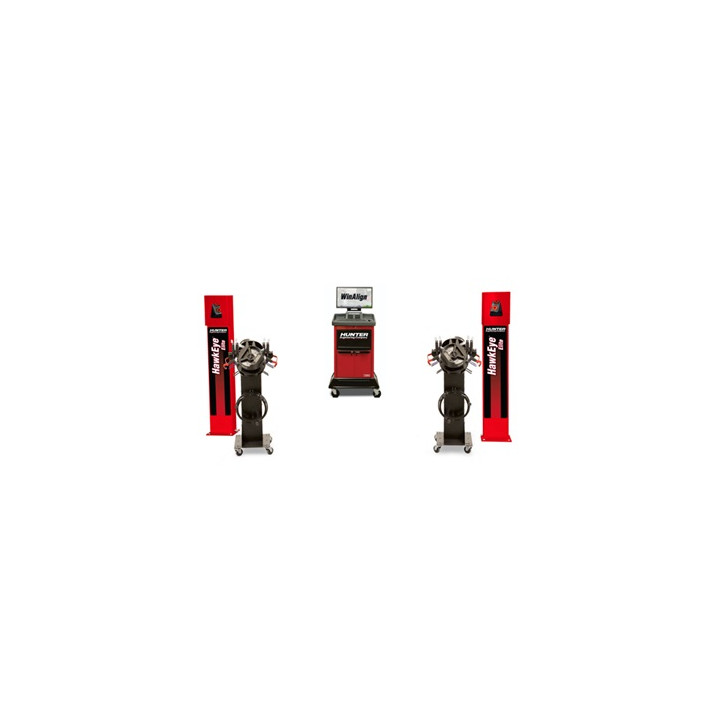

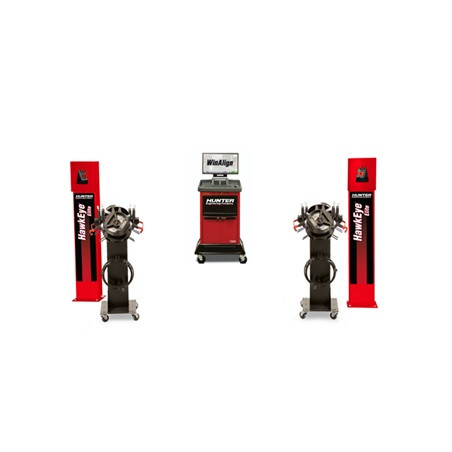

3D ratų geometrijos reguliavimo stendas Hunter HawkEye Elite® DT su pravažiuojamais stulpeliais ir mobilia konsole

Suvedimo stendo HawkEye Elite® aprašymas:

• WinAlign® V18 - naujausia Hunter ratų geometrijos matavimo stendo programa;
• TD Targets - Hunter patentuoti trimačiai taikiniai, lengvos konstrukcijos ir atsparūs smūgiams, be elektronikos komponentų ir kabelių. Kiekvieno rato taikinio duomenys nuskaitomi dviejose plokštumose - taip pasiekiamas didžiausias matavimo tikslumas ir greitis;
• QuickGrip® analogų rinkoje neturintys patentuoti ratų griebtuvai su greito fiksavimo sistema - nereikalingas centravimas, tvirtinimas ant bet kokio tipo ratlankio užtrunka 2-5 sekundes. Griebtuvai fiksuojami už padangos protektoriaus - ratlankiai apsaugomi nuo subraižymo. Atsparūs smūgiams ir kitiems mechaniniams poveikiams, griebtuvo svoris 2,7 kg - apie 50% lengvesni;
• Tinka ratams iki 37″ diametro, komplekte praplatinimai giliems ir dvigubiems ratams;
• QuickComp® vieno perstūmimo ratų mušimo kompensacija - perstumiant automobilį į priekį vienu judesiu kompensuojami visi automobilio ratai;
• HE421 matavimo kameros - keturios aukštos raiškos matavimo kameros užtikrina stabilų, itin tikslų ir greitą matavimo procesą. Bendra kamerų raiška - 20 megapikselių;
• Faster Caster greitas kasterio matavimas - pasukus vairą nereikia laukti kol bus nuskaityti duomenys, viskas vyksta sekundės šimtųjų dalelių tikslumu. Taupo laiką, pagreitina procesą ir apsaugo nuo akumuliatoriaus išsikrovimo dėl ilgai degančių galinių stabdžio žibintų;
• Specs® - automobilių gamintojų pateikta, didžiausia ir tiksli visų važiuoklės geometrijos kampų duomenų bazė;
• Matavimai - matuojami ir įvertinami visi automobilio ratų geometrijos kampai (ratų suvedimas, išvirtimas, kasteris, traukimo kampas). Su papildomais priedais galima matuoti maksimalų ratų pasukimo kampą, kėbulo simetriškumą, važiuoklės aukštį;
• Hunter PC - originalus kompiuteris su specialiai pritaikyta Windows 10 IoT Enterprise 64 bit operacine sistema. Kompiuterio komponentai atsparūs drėgnoms ir dulkėtoms darbo sąlygoms.
• WinAlign® Printouts - iliustratyvios spausdintos ataskaitos padeda klientui lengviau paaiškinti atliktų reguliavimų reikšmę ir naudą.

HawkEye Elite® DT su mobilia konsole komplektacija:

• Kamerų stulpas: kameros sumontuotos atskirai ant pravažiuojamų stulpelių;
• Konsolės tipas: mobili konsolė;
• Kameros: 4 vnt.;
• Taikiniai: 4 vnt. TD Targets taikinių;
• Griebtuvai: 4 vnt. QuickGrip® griebtuvų;
• Praplatinimai: 4 vnt. griebtuvų praplatinimų;
• Originalus Hunter kompiuteris: 3.30 GHz Intel® Core™ i3, 4 GB DDR3 SDRAM, 120 GB SSD, DVD-RW, WLAN, Windows 10 IoT Enterprise;
• WinAlign® patentuota programinė įranga;
• Automobilių duomenų bazė: 2026 m. (30+ metų);
• Monitorius: plačiaekranis 27″;
• Klaviatūra, pelė;
• Vairo fiksatorius;
• Stabdžių pedalo fiksatorius.

Ratų geometrijos stendo techninės charakteristikos:

• Kamerų raiška: 2608x1952 pikselių, bendra raiška 20 megapikselių;
• Maksimalus tarpuvėžio plotis: 2032 mm;
• Maksimali ratų bazė: 5334 mm;
• Atstumas nuo kamerų iki priekinės lėkštės centro: 1676-2717 mm (rekomenduojamas 2514 mm)/

Papildomi matavimai:

• Rato vairavimo ašies skersinio polinkio kampas (S.A.I.);
• Priekinės ašies statmenumo nuokrypis nuo centrinės linijos;
• Maksimalus ratų pasukimo kampas (reikalingi papildomi platūs taikiniai);
• Pakabos aukštis realiu laiku (reikalingi papildomi aukščio taikiniai);
• Ratų bazės nuokrypis;
• Tarpuvėžio nuokrypis;
• Šoninis poslinkio kampas;
• Galinės ašies statmenumo nuokrypis nuo centrinės linijos;
• Ašies poslinkio kampas.

Kėbulo matavimai:

• Pakabos ir kėbulo matmenų auditas (SBDA);
• Kėbulo nuokrypio kampas;
• Rato arkos išplatėjimas ir nuokrypis.

Geometrijos stendo HawkEye Elite® funkcijos

WinToe®

• Unikali Hunter patentuota programa leidža regulioti priekinės ašies ratų suvedimą nefiksuojant vairo;
• Reguliavimo metu pasukus vairą duomenys nepakinta;
• Programa vertina skirtumą tarp kairiojo ir dešiniojo rato;
• Po reguliavimo vairas visada bus tiesus.

ExpressAlign®

• ExpressAlign programa analizuoja kiekvieną atliktą veiksmą ir pasiūlo optimalią tolimesnio reguliavimo procedūrą su mažiausiu žingsnių skaičiumi;
• Kiekvieną ratų geometrijos reguliavimą atliksite racionaliai;
• Paspartinamas darbas.

Tools and Kits Database

• Stendo programoje integruotoje įrankių duomenų bazėje galima peržiūrėti, kokie įrankiai bus reikalingi kiekvienam konkrečiam automobiliui;
• Palengvina pasiruošimą darbui - reguliavimo metu nebereikia vaikščioti ir ieškoti įrankių;
• Taupomas darbo laikas ir didesnis našumas.

Virtual View®

• Ratų geometrijos reikšmes matomos realiu laiku 3D vizualizacijose;
• Šia funkcija naudojasi ir ekspertai, ir naujokai.

Control Arm Movement Monitor®

• Unikali programa automobiliams, kurių pakabos svirtys turi du reguliuojamus ekscentrikus;
• Matematiškai apskaičiuojama tiksli svirties geometrinė padėtis;
• Tikslus reguliavimas iš pirmo karto.

Wheel-Off Adjustment

• Galimybė atlikti ratų geometrijos reguliavimus net kai ratai nuimti nuo automobilio;
• Kartais reguliuoti ratų geometriją yra paprasčiau nuėmus automobilio ratus;
• Reikalingas papildomų priedų rinkinys 20-2664-1.

Shim-Select II®

• Programa apskaičiuojanti specialių tarpinių montavimo padėtį nereguliuojamoms pakaboms.

Automatic Bushing Calculator®

• Apskaičiuojamas tinkamas ekscentriko dydis ir pozicija teisingam pakabos svirties reguliavimui automobiliuose, kuriuose toks reguliavimas numatytas gamintojo.

Live Ride Height Adjustment

• Pakabos aukščio matavimas realiu laiku;
• Privalomas kai kuriems automobiliams, pvz.: BMW, VAG grupės;
• Reikalingas papildomas aukščio taikinių komplektas 20-2050-1.

Suspension Body Dimension Audit

• Greitas patikrinimo metodas leidžiantis nustatyti kėbulo deformacijas po smulkių autoįvykių;
• Padeda technikui nustatyti, ar yra galimybė sureguliuoti ratų geometriją pagal gamintojo specifikacijas;
• Reikalingas papildomas aukščio taikinių komplektas 20-2050-1.

Symmetry Angle Measurements

Galimybė atlikti papildomus simetrijos matavimus:

• pakabos simetriškumas;
• ratų bazė;
• tarpuvėžio plotis;
• vienos ašies ratų simetriškumas.

Adjustment Illustrations

• Programoje integruota daugiau nei 5000 specifinių nuotraukų ir iliustracijų duomenų bazė;
• Palengvina mechaniko darbą sunkiose situacijose, kai reikalinga papildoma reguliavimo informacija.

Video Library

• Programoje integruota daugiau nei 400 vaizdo įrašų ir animacijų duomenų bazė;
• Juose paaiškinami visi šiuolaikiniai ratų geometrijos reguliavimo aspektai.

HunterNet®

Internetinė platforma leidžianti nuotoliu pasiekti stendo duomenis.

Dirbtuvių personalui suteikia patogią ir greitą prieiga prie:

• atliktų geometrijos reguliavimų duomenų bazės;
• atliktų reguliavimų ataskaitų;
• geometrijos stendo naudojimo grafikų;
• atliktų reguliavimų statistikos.

Reikalinga interneto prieiga ir HunterNet metinė prenumerata.

WebSpecs®

• Didžiausia ir tiksliausia automobilių gamintojų pateikta geometrijos specifikacijų duomenų bazė;
• Galimybė parsisiųsti trūkstamus naujų automobilių specifikacijų duomenis, kol dar nėra išleistas paskutinis naujausias duomenų bazės atnaujinimas;
• Reikalinga galiojanti HunterNet prenumerata.
