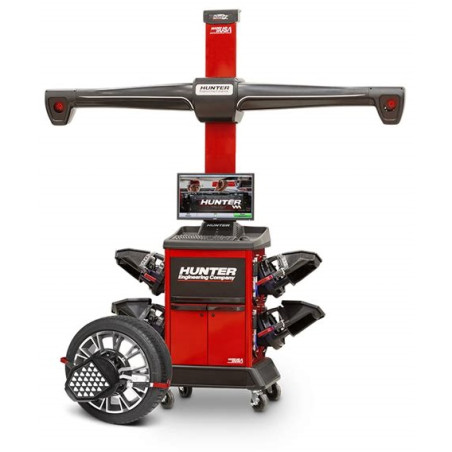

3D ratų geometrijos reguliavimo stendas Hunter WinAlign Lite® CM su mobiliu kamerų stulpu ir standartiniu vežimėliu

Geometrijos stendo WinAlign Lite® aprašymas:

• WinAlign® V18 - naujausia Hunter ratų geometrijos matavimo stendo programa;
• HQ Targets – Hunter patentuoti trimačiai taikiniai, lengvos konstrukcijos, atsparūs smūgiams, be elektronikos komponentų ir kabelių;
• QuickGrip® analogų rinkoje neturintys patentuoti ratų griebtuvai su greito fiksavimo sistema - nereikalingas centravimas, tvirtinimas ant bet kokio tipo ratlankio užtrunka 2-5 sekundes. Griebtuvai fiksuojami už padangos protektoriaus - ratlankiai apsaugomi nuo subraižymo. Atsparūs smūgiams ir kitiems mechaniniams poveikiams, griebtuvo svoris 2,7 kg - apie 50% lengvesni;
• Tinka ratams iki 37″ diametro, komplekte praplatinimai giliems ir sudvigubintiems ratams;
• QuickComp® vieno perstūmimo ratų mušimo kompensacija - perstumiant automobilį į priekį vienu judesiu kompensuojami visi automobilio ratai;
• Mobilus kamerų stulpas su rankiniu aukščio reguliavimu pritvirtintas ant standartinio vežimėlio;
• HS223 matavimo kameros – Aukštos raiškos 2-ios matavimo kameros užtikrina stabilų, itin tikslų ir greitą matavimo procesą. Bendra kamerų raiška – 20 megapikselių;
• Faster Caster greitas kasterio matavimas - pasukus vairą nereikia laukti kol bus nuskaityti duomenys, viskas vyksta sekundės šimtųjų dalelių tikslumu. Taupo laiką, pagreitina procesą ir apsaugo nuo akumuliatoriaus išsikrovimo dėl ilgai degančių galinių stabdžio žibintų;
• Specs® - automobilių gamintojų pateikta, didžiausia ir tiksli visų važiuoklės geometrijos kampų duomenų bazė;
• Matavimai - matuojami ir įvertinami visi automobilio ratų geometrijos kampai (ratų suvedimas, išvirtimas, kasteris, traukimo kampas);
• Hunter PC - originalus kompiuteris su specialiai pritaikyta Windows 10 IoT Enterprise 64 bit operacine sistema. Kompiuterio komponentai atsparūs drėgnoms ir dulkėtoms darbo sąlygoms.
• WinAlign® Printouts - iliustratyvios spausdintos ataskaitos padeda klientui lengviau paaiškinti atliktų reguliavimų reikšmę ir naudą.
• FIA Fully Integrated Alignment - integruota ratų geometrijos reguliavimo procedūra kartu su Hunter RX žirkliniais keltuvais. FIA leidžia WinAlign® geometrijos stendams valdyti RX keltuvo funkcijas, kad būtų pasiektas didžiausias našumas darbo metu.

WinAlign Lite® CM su mobiliu stulpu komplektacija:

• Kamerų stulpas: mobilus su rankiniu aukščio reguliavimu;
• Konsolės tipas: standartinis vežimėlis;
• Kameros: 2 vnt.;
• Taikiniai: 4 vnt. HQ Targets taikinių;
• Griebtuvai: 4 vnt. QuickGrip® griebtuvų;
• Praplatinimai: 4 vnt. griebtuvų praplatinimų;
• Originalus Hunter kompiuteris: 3.30 GHz Intel® Core™ i3, 4 GB DDR3 SDRAM, 120 GB SSD, DVD-RW, WLAN, Windows 10 IoT Enterprise;
• WinAlign® patentuota programinė įranga;
• Automobilių duomenų bazė: 2026 m. (30+ metų);
• Monitorius: plačiaekranis 27″;
• Klaviatūra, pelė;
• Vairo fiksatorius;
• Stabdžių pedalo fiksatorius.

Suvedimo stendo techninės charakteristikos:

• Kamerų raiška: 2608x1952 pikselių, bendra raiška 20 megapikselių;
• Maksimalus tarpuvėžio plotis: 2032 mm;
• Maksimali ratų bazė: 5334 mm;
• Atstumas nuo kamerų iki priekinės lėkštės centro: 1651-2464 mm (rekomenduojamas 2464 mm).

Papildomi matavimai:

• Rato vairavimo ašies skersinio polinkio kampas (S.A.I.);
• Priekinės ašies statmenumo nuokrypis nuo centrinės linijos;
• Maksimalus ratų pasukimo kampas (reikalingi papildomi platūs taikiniai);
• Ratų bazės nuokrypis;
• Tarpuvėžio nuokrypis;
• Šoninis poslinkio kampas;
• Galinės ašies statmenumo nuokrypis nuo centrinės linijos;
• Ašies poslinkio kampas.

Geometrijos stendo Hunter HawkEye Elite® funkcijos

WinToe®

• Unikali Hunter patentuota programa leidža regulioti priekinės ašies ratų suvedimą nefiksuojant vairo;
• Reguliavimo metu pasukus vairą duomenys nepakinta;
• Programa vertina skirtumą tarp kairiojo ir dešiniojo rato;
• Po reguliavimo vairas visada bus tiesus.

Control Arm Movement Monitor®

• Unikali programa automobiliams, kurių pakabos svirtys turi du reguliuojamus ekscentrikus;
• Matematiškai apskaičiuojama tiksli svirties geometrinė padėtis;
• Tikslus reguliavimas iš pirmo karto.

Wheel-Off Adjustment

• Galimybė atlikti ratų geometrijos reguliavimus net kai ratai nuimti nuo automobilio;
• Kartais reguliuoti ratų geometriją yra paprasčiau nuėmus automobilio ratus;
• Reikalingas papildomų priedų rinkinys 20-2664-1.

Shim-Select II®

• Programa apskaičiuojanti specialių tarpinių montavimo padėtį nereguliuojamoms pakaboms.

Symmetry Angle Measurements

Galimybė atlikti papildomus simetrijos matavimus:

• pakabos simetriškumas;
• ratų bazė;
• tarpuvėžio plotis;
• vienos ašies ratų simetriškumas.

Adjustment Illustrations

• Programoje integruota daugiau nei 5000 specifinių nuotraukų ir iliustracijų duomenų bazė;
• Palengvina mechaniko darbą sunkiose situacijose, kai reikalinga papildoma reguliavimo informacija.

HunterNet®

Internetinė platforma leidžianti nuotoliu pasiekti stendo duomenis.

Dirbtuvių personalui suteikia patogią ir greitą prieiga prie:

• atliktų geometrijos reguliavimų duomenų bazės;
• atliktų reguliavimų ataskaitų;
• geometrijos stendo naudojimo grafikų;
• atliktų reguliavimų statistikos.

Reikalinga interneto prieiga ir HunterNet metinė prenumerata.

WebSpecs®

• Didžiausia ir tiksliausia automobilių gamintojų pateikta geometrijos specifikacijų duomenų bazė;
• Galimybė parsisiųsti trūkstamus naujų automobilių specifikacijų duomenis, kol dar nėra išleistas paskutinis naujausias duomenų bazės atnaujinimas;
• Reikalinga galiojanti HunterNet prenumerata.
