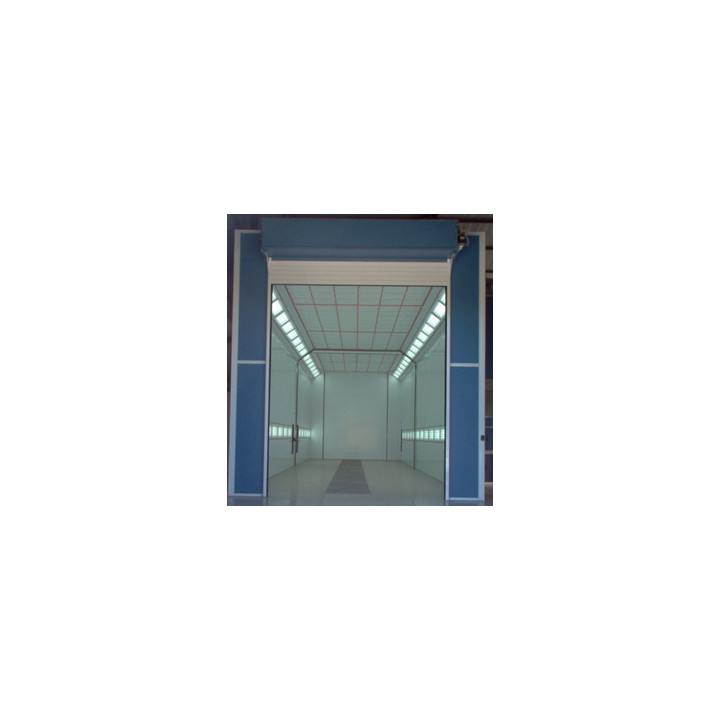

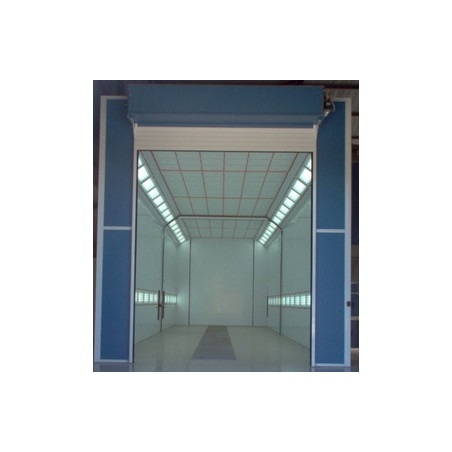

Komercinio transporto dažymo- džiovinimo kamera Nova Verta MAXI RANGE

Matmenys

• Vidinis kameros aukštis – 4900 mm;
• Išorinis kameros aukštis – 5505 mm;
• Vidinis kameros plotis – 4980 mm;
• Išorinis kameros plotis – 5180 mm;
• Vidinis kameros ilgis – 16020 mm;
• Išorinis kameros ilgis – 16220 mm;
• Kameros viduryje gali būti instaliuotos automatinės durys, kurios dalina kamerą į dvi lygias dalis. Tuomet, esant poreikiui, galima naudoti tik vieną kameros dalį.



  Vartai ir durys

• Elektros varikliu valdomų susukamų kameros vartų aukštis 4900 mm, plotis 3600 mm;
• Pagalbinių personalo durų kiekis šoninėje sienoje – 2 vnt.;
• Pagalbinių durų gabaritai – 800 x 2000 mm.



  Šilumos izoliacija

• Trisluoksnių sienų panelių storis – 60 mm;
• Sienų panelių šiluminė izoliacija – akmens vata;
• Stiklo vatos šiluminis laidumas- λ=0,045 W/mK;
• Trisluoksnių lubų panelių storis – 40 mm;
• Kameros lubų panelių šiluminė izoliacija – poliuretanas.



  Grindys

• Kameros pagrindas – betoninės grindys;
• Centrinė ventiliacinė duobės matmenys- 14000 mm (ilgis) x 990 mm (plotis) x 1000 mm (gylis);
• Centrinės cinkuotos grotų juostos segmento maksimali apkrova-  1650 kg;
• Grindinių filtrų dažų sulaikymo efektyvumas: 93 - 98%;
• Filtrų atsparumo užsidegimui klasė: F1-B2 ( DIN 53438).



  Oro srauto filtravimo sistema

• Oro filtravimo sistemos pakopų kiekis – 4 vnt. (oro įtraukimo agregatas, lubiniai filtrai, grindiniai filtrai, oro išmetimo agregatas);
• Pirminio oro filtro medžiaga – poliesterio pluoštas;
• Pirminio oro filtro filtravimo klasė – EU 3;
• Pirminio oro filtro degumo klasė – F1;
• Pirminio oro filtro filtravimo efektyvumas –  80%;
• Lubinio oro filtro medžiaga – daugiasluoksnis sintetinis pluoštas;
• Lubinio oro filtro filtravimo klasė – EU 5;
• Lubinio oro filtro degumo klasė – F1;
• Lubinio oro filtro filtravimo efektyvumas –  97%;
• Lubinių filtrų plotis- 3600 mm;
• Lubinius filtrus sudaro 24 vnt. atskirų segmentų, kurių kiekvieno matmenys- 3600 x 680 mm;
• Lubinius filtrus lengvai gali pakeisti vienas žmogus;
• Lubinių filtrų atsparumo užsidegimui klasė: F1-B2 ( DIN 53438);
• Mažiausias lubiniais filtrais sulaikomos dalelės dydis- 10 mikronų;
• Pirminio dažų sulaikymo filtro medžiaga – ilgaplaukis poliesterio pluoštas;
• Pirminio dažų sulaikymo filtro filtravimo klasė – EU 3;
• Pirminio dažų sulaikymo filtro degumo klasė – F1;
• Pirminio dažų sulaikymo oro filtro filtravimo efektyvumas –  93%;
• Galutinio dažų sulaikymo filtro medžiaga – ilgaplaukis poliesterio pluoštas;
• Galutinio dažų sulaikymo filtro filtravimo klasė – EU 3;
• Galutinio dažų sulaikymo filtro degumo klasė – F1;
• Galutinio dažų sulaikymo oro filtro filtravimo efektyvumas –  93%.



  Apšvietimas LED šviestuvais

• Kiekvienoje pusėje šviestuvai išdėstyti dviem eilėmis- viršuje (sienos ir lubų susikirtume) bei ant šoninės sienos;
• Viršutinių šviestuvų posvyrio kampas – 45°;
• Viršutinių šviestuvų kiekis- 24 vnt.;
• Viršutinių apšvietimo lempų kiekis – 96 x 15 W;
• Apatinių šoninių šviestuvų posvyrio kampas – 0°;
• Apatinių šoninių šviestuvų kiekis- 20 vnt.;
• Apatinių šoninių apšvietimo lempų kiekis – 80 x 15 W;
• Elektrinis galingumas iš viso- 2640 W;
• Lempų spalvos temperatūra – 5500 °K;
• Lempos lengvai keičiamos, atidarant šviestuvo korpusą.



  Oro ventiliavimo ir šildymo agregatai

• Oro padavimo agregatų LM2 skaičius- 2 vnt.;
• Oro ištraukimo agregatų EE2 skaičius- 2 vnt.;
• Oro padavimo agregato matmenys: 1504 (plotis) x 2820 (ilgis) x 5505 (aukštis) mm;
• Oro ištraukimo agregato matmenys: 924 (plotis) x 2820 (ilgis) x 3260 (aukštis) mm;
• Individualus kiekvieno ventiliavimo agregato sukuriamas oro srautas kameroje – 32000 m³/h;
• Bendras oro srautas kameroje – 64000 m³ / h;
• Oro tiekimo ventiliatorių variklių galia – 4 x 7,5 kW;
• Oro tiekimo ventiliatorių skaičius – 4 vnt.;
• Oro ištraukimo ventiliatorių variklių galia – 4 x 7,5 kW;
• Oro ištraukimo ventiliatorių skaičius – 4 vnt.;
• Oro išmetimo anga oro išmetimo agregatuose- 1000 x 1000 mm su automatiškai reguliuojamomis uždarymo žaliuzėmis;
• Ventiliatorių pavara – diržinė;
• Dviejų pakopų Riello dyzelinis degiklis;
• Dūmų išmetimo kamino skersmuo – 250 mm (su kamera tiekiamas 2500 mm ilgio skardinis dūmų išmetimo kaminas);
• Nerūdyjančio plieno šilumokaitis 300000 Kcal/h;
• ∆ t (lauko ir vidaus temperatūrų skirtumas) = 34°C;
• Dažymo temperatūra: +20°C;
• Maksimali džiovinimo temperatūra: +90°C;
• Automatinė 90% karšto oro recirkuliacija džiovinimo ciklo metu;
• Dažymo/džiovinimo ciklų valdymas – sklendė oro įtraukimo kanale su pneumatiniu cilindru;
• Papildoma antivibracinė jungtis tarp kameros ir oro padavimo agregato;
• Oro srauto greitis tuščioje kameroje- 0,22 m/s;
• Bendras kameros plotas- 80 m²;
• Bendras kameros tūris- 390 m³;
• Oras kameroje pasikeičia 164 kartus per 1 h.



  Elektroninis valdymo pultas darbinių procesų kontrolei

• Automatinis kameros ventiliavimas prieš džiovinimą;
• Automatinis kameros atvėsinimas po džiovinimo;
• Dažų vandens pagrindu džiovinimo ciklas;
• Kameros veikimo ciklų laikmatis;
• Automatinis suspausto oro atjungimas dažymo ciklo metu;
• Distancinis išmetimo sklendės- oro srauto valdymas;
• DWYER manometras slėgio vizualizacijai kameros viduje;
• Kameros maitinimo įtampa- 400 V AC, 3 f.
