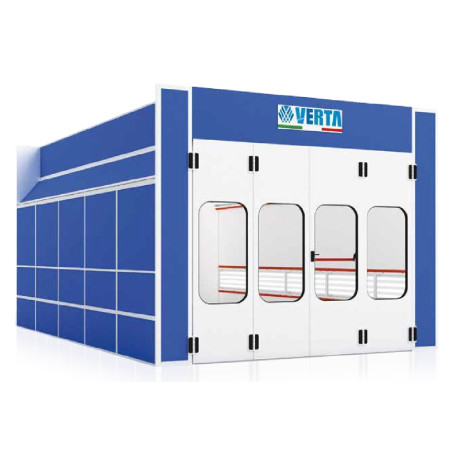

Lengvųjų automobilių dažymo- džiovinimo kamera Nova Verta Prestige

Matmenys

• Aukštis vidinis / išorinis-   2640 mm / 3275 mm;
• Plotis vidinis / išorinis – 3960 mm / 4080 mm;
• Ilgis vidinis / išorinis – (5940–6600–7260-7920) mm / (6140–6800–7460-8120) mm.



  Vartai ir durys

• Suvarstomų 4 durų vartų plotis – 3160 mm;
• Suvarstomų 4 durų vartų aukštis – 2580 mm;
• Papildomos šoninės serviso durys 800 mm x 2000 mm.



  Šilumos izoliacija

• Trisluoksnių sienų panelių storis – 60 mm;
• Sienų panelių šiluminė izoliacija – akmens vata, 60 mm;
• Stiklo vatos šiluminis laidumas λ=0,045 W/mK;
• Stiklo vatos 50 mm storio šiluminė izoliacija R=1,10 m2K/W;
• Trisluoksnių lubų panelių storis – 40 mm;
• Kameros lubų panelių šiluminė izoliacija – poliuretanas 40 mm.



  Grindys

• Kameros grindys – grotuotos per visa plotą su filtravimo sistema;
• Leistina grotų segmento apkrova – 600 kg;
• Tolygaus oro ištraukimo visame grindų plote reguliavimo
• sistema;
• Ventiliacinės duobės matmenys – 9990 x 4550 x 800 mm.



  Oro filtravimo sistema

• Oro filtravimo sistemos pakopų kiekis – 4 vnt.;
• Pirminio oro filtro medžiaga – poliesterio pluoštas;
• Pirminio oro filtro filtravimo klasė – EU 3;
• Pirminio oro filtro degumo klasė – F1;
• Pirminio oro filtro filtravimo efektyvumas –  80%;
• Pirminio oro filtro plotas – 6 m2;
• Lubinio oro filtro medžiaga – daugiasluoksnis sintetinis pluoštas;
• Lubinio oro filtro filtravimo klasė – EU 5;
• Lubinio oro filtro degumo klasė – F1;
• Lubinio oro filtro filtravimo efektyvumas –  97%;
• Lubinio oro filtro plotas – 38,3 m2;
• Lubinio filtro segmento matmenys- 3590 x 680 mm, kiekis 16 vnt.;
• Pirminio dažų sulaikymo filtro medžiaga – ilgaplaukis poliesterio pluoštas;
• Pirminio dažų sulaikymo filtro filtravimo klasė – EU 3;
• Pirminio dažų sulaikymo filtro degumo klasė – F1;
• Pirminio dažų sulaikymo oro filtro filtravimo efektyvumas –  93%;
• Pirminio dažų sulaikymo filtro plotas – 45 m2;
• Galutinio dažų sulaikymo filtro medžiaga – ilgaplaukis poliesterio pluoštas;
• Galutinio dažų sulaikymo filtro filtravimo klasė – EU 3;
• Galutinio dažų sulaikymo filtro degumo klasė – F1;
• Galutinio dažų sulaikymo oro filtro filtravimo efektyvumas –  93%;
• Galutinio dažų sulaikymo filtro plotas – 6 m2.



  Apšvietimas LED šviestuvais

• LED šviestuvų išdėstymas sienose – 2 vnt. šviestuvų eilių sienų ir lubų sandūroje, 2 vnt. šviestuvų eilių šonuose;
• Iš viso 31 vnt. šviestuvų, kiekviename po 4 vnt. LED lempų;
• LED lempos elektrinis  galingumas- 15 W, iš viso bendras apšvietimo galingumas 1860 W;
• Viršutinių lempų šviestuvų posvyrio kampas – 30 laipsnių;
• Bendras apšviestumas – 2400 Lux;
• Lempų keitimas – iš kameros vidaus;
• Šviestuvo dangtis pagamintas iš 3 mm storio grūdinto stiklo.



  Oro ventiliavimo ir šildymo agregatai

• Oro padavimo agregato LM2 gabaritai: 1407 x 2820 x  3275 mm;
• Oro įtraukimo anga 1000 x 1000 mm;
• Oro ištraukimo agregato EE2 gabaritai: 924 x 2820 x 3260 mm;
• Oro ištraukimo anga 1000 x 1000 mm;
• Individualus kiekvieno ventiliavimo agregato sukuriamas oro srautas kameroje – 32000 m3/h;
• Bendras oro srautas kameroje – 32000 m3/h;
• Oro tiekimo ventiliatoriaus variklio galia – 2 vnt. x 5,5 kW;
• Oro tiekimo ventiliatorių skaičius – 2 vnt.;
• Oro ištraukimo ventiliatoriaus variklio galia – 2 vnt. x 5,5 kW;
• Oro ištraukimo ventiliatorių skaičius – 2 vnt.;
• Ventiliatorių pavara – diržinė;
• Nerūdijančio plieno šilumokaitis 300.000 Kcal/h;
• Dviejų pakopų dyzelinis degiklis Riello R34 (Italija);
• ∆ t (lauko ir vidaus temperatūrų skirtumas) – 34°C;
• Dažymo temperatūra – 20°C;
• Džiovinimo temperatūra –80°C;
• Automatinė 90% karšto oro recirkuliacija džiovinimo ciklo metu;
• Dažymo/džiovinimo ciklų valdymas – sklendė su pneumatiniu cilindru;
• Oro išmetimo sklendė valdoma servovarikliu iš valdymo panelės;
• Oro srauto greitis tuščioje kameroje- 0,17 m/s;
• Per valandą kameros viduje oras pakeičiamas 230 kartų.



  Elektroninis valdymo pultas darbinių procesų kontrolei

• Visų ciklų trukmės/ temperatūros valdymas ir nustatymas automatinio valdymo panele Serie „72“;
• Automatinis kameros ventiliavimas prieš džiovinimą;
• Automatinis kameros atvėsinimas po džiovinimo;
• Dažų vandens pagrindu džiovinimo ciklas FAST DRY (vienu mygtuko paspaudimo dažymo fazėje galima pereiti į greito džiovinimo ciklą, o vėliau vėl dažyti kitą sluoksnį);
• Kameros veikimo ciklų laikmatis;
• Automatinis suspausto oro atjungimas dažymo ciklo metu;
• Distancinis išmetimo sklendės-oro srauto valdymas;
• DWYER manometras slėgio vizualizacijai kameros viduje.
